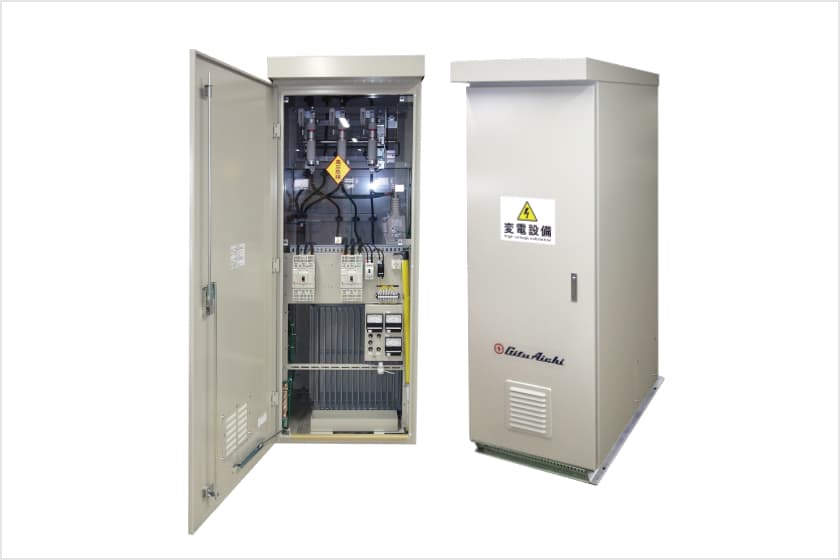

【Hi-Cube】地上設置型
製品概要
床面の占有スペースが従来の約1/2と大幅に削減した、設置面積が省スペースのオリジナルキュービクルです。
空いたスペースで、駐車場・土地の有効活用が可能です。
導入事例
コンビニエンスストア、ガソリンスタンド、ファミリーレストラン、ファーストフード店等に導入されています。
基本仕様
【60kVA】60BH
| 機種 | 地上設置型 | |
|---|---|---|
| 型式 | 60BH | |
| 受電方式 | PF・S型 | |
| 受電電圧 | 三相三線式 6.6kV | |
| 定格周波数 | 50/60Hz共用 | |
| 設置環境 | 屋内・屋外共用 周囲温度：−20℃～＋40℃かつ、24時間の平均温度35℃以下 標高：1,000m以下 |
|
| 灯動共用変圧器 | 定格容量 | （灯）30kVA＋（動）30kVA |
| 種別 | 屋外用 油入自冷式変圧器 空気密閉形 | |
| 相数 | 三相（単相出力付） | |
| 1次電圧 | F6750V R6600V F6450V | |
| 2次電圧 | 三相：210V 単相：210-105V（単相三線式） | |
| 高圧進相コンデンサ | 10.6/12.8kVar | |
| 配線用遮断器 | 動力 | 3P 225AF/150AT |
| 電灯 | 3P 225AF/150AT、 2P 30AF/20AT×2 （SOG電源・コンセント） | |
| 指示計器 | 電圧計（300V）、電流計（250/5A）×2 | |
| 筐体 | W×H×D（mm） | 700×2,000×700 |
| チャンネルベース | H75mm | |
| 塗装 | マンセル記号 5Y 7/1 | |
| 総質量（変圧器） | 595kg（345㎏） | |
【80kVA】80BH
| 機種 | 地上設置型 | |
|---|---|---|
| 型式 | 80BH | |
| 受電方式 | PF・S型 | |
| 受電電圧 | 三相三線式 6.6kV | |
| 定格周波数 | 50/60Hz共用 | |
| 設置環境 | 屋内・屋外共用 周囲温度：−20℃～＋40℃かつ、24時間の平均温度35℃以下 標高：1,000m以下 |
|
| 灯動共用変圧器 | 定格容量 | （灯）40kVA+（動）40KVA |
| 種別 | 屋外用 油入自冷式変圧器 空気密閉形 | |
| 相数 | 三相（単相出力付） | |
| 1次電圧 | F6750V R6600V F6450V | |
| 2次電圧 | 三相：210V 単相：210-105V（単相三線式） | |
| 高圧進相コンデンサ | 16.0/19.1kVar | |
| 配線用遮断器 | 動力 | 3P 225AF/150AT×2 |
| 電灯 | 3P 225AF/225AT、2P 30AF / 20AT×2（SOG電源・コンセント） | |
| 指示計器 | 電圧計（300V）、電流計（250/5A）×2 | |
| 筐体 | W×H×D（mm） | 800×2,000×700 |
| チャンネルベース | H75ｍｍ | |
| 塗装 | マンセル記号 5Y7/1 | |
| 総質量（変圧器） | 685kg（420㎏） | |
【100kVA】100BH
| 機種 | 柱上設置型 | |
|---|---|---|
| 型式 | 100BH | |
| 受電方式 | PF・S型 | |
| 受電電圧 | 三相三線式 6.6kV | |
| 定格周波数 | 50/60Hz共用 | |
| 設置環境 | 屋内・屋外共用 周囲温度：−20℃～＋40℃かつ、24時間の平均温度35℃以下 標高：1,000m以下 |
|
| 灯動共用変圧器 | 定格容量 | （灯）50kVA＋（動）50kVA |
| 種別 | 屋外用 油入自冷式変圧器 空気密閉形 | |
| 相数 | 三相（単相出力付） | |
| 1次電圧 | F6750V R6600V F6450V F6300V 6150V | |
| 2次電圧 | 三相：210V 単相：210-105V（単相三線式） | |
| 高圧進相コンデンサ | 16.0/19.1kVar | |
| 配線用遮断器 | 動力 | 3P 225AF/150AT×2 |
| 電灯 | 3P 225AF/225AT、2P 30AF / 20AT×2（SOG電源・コンセント） | |
| 指示計器 | 電圧計（300V）、電流計（250/5A）×2 | |
| 筐体 | W×H×D（mm） | 800×2,000×700 |
| チャンネルベース | H75ｍｍ | |
| 塗装 | マンセル記号 5Y 7/1 | |
| 総質量（変圧器） | 740kg（465㎏） | |
【150kVA】150BH
| 機種 | 柱上設置型 | |
|---|---|---|
| 型式 | 150BH | |
| 受電方式 | PF・S型 | |
| 受電電圧 | 三相三線式 6.6kV | |
| 定格周波数 | 50/60Hz共用 | |
| 設置環境 | 屋内・屋外共用 周囲温度：−20℃～＋40℃かつ、24時間の平均温度35℃以下 標高：1,000m以下 |
|
| 灯動共用変圧器 | 定格容量 | （灯）50kVA＋（動）100kVA |
| 種別 | 屋外用 油入自冷式変圧器 空気密閉形 | |
| 相数 | 三相（単相出力付） | |
| 1次電圧 | F6750V R6600V F6450V 6300V 6150V | |
| 2次電圧 | 三相：210V 単相：210-105V（単相三線式） | |
| 高圧進相コンデンサ | 26.6/31.9kVar | |
| 配線用遮断器 | 動力 | 3P 225AF/200AT×2 |
| 3P 225AF/150AT | ||
| 電灯 | 3P 225AF/150AT、2P 30AF / 20AT×2（SOG電源・コンセント） | |
| 指示計器 | 電圧計（300V）、電流計（動力400/5A・電灯300/5A） | |
| 筐体 | W×H×D（mm） | 950×2,000×875 |
| チャンネルベース | H75ｍｍ | |
| 塗装 | マンセル記号 5Y7/1 | |
| 総質量（変圧器） | 980kg（630㎏） | |
配置タイプ
